產品描述
BW-900岸邊站式水質自動監測站是設立在河流、湖泊、水庫、飲用水源地、地下水觀測點、近岸海域等流域內的現場水質自動監測實驗室。是由采配水、預處理、分析儀器(多參數)、控制、數據采集與傳輸、壓縮空氣、溫度控制、電源等單元組成。分析儀器有二個集成檢測單元組成。一個集成檢測單元是常規五參數：水溫、PH、溶解氧、電導率、濁度，可擴充UV法COD、熒光法葉綠素等檢測指標。另一個集成檢測單元是高錳酸鹽指數、氨氮、總磷、總氮等，可擴充錳、鋁等金屬含量檢測指標。
本檢測站采用集成化精控設計，具有工作穩定、測量結果可靠、體積小、易維護、前期建設和后期使用成本低等特點，同時可遠程診斷和遠程控制。
儀器特點
集成精密化設計
集成化設計：常規五參數和四大參數分別集成為二個測試單元，使用一個大屏顯示和控制。使系統體積大幅降低，占地面積小，便于遷移、運輸和安裝，減少了對環境的影響和人力、物力及財力的浪費。可連續監測包括水溫、pH、溶解氧、電導率、濁度、高錳酸鹽指數、氨氮、總磷、總氮等多種水質參數。
精密流量控制設計：采用精密流量和精密光機電一體化技術，大大提高了設備的精細度。更為精準的測量部件，使試劑使用量少，廢液量少，與同類常規儀器相比，在相同的測試頻率下，一組試劑可多使用至少3倍周期。
維護量及使用成本更低
受專利保護的雙通道切換反沖洗取樣水路，能有效防止管路堵塞，保證進水口的暢通。常規五參數，濁度采用非接觸式測量，可以免清潔，其它參數過濾后測量，維護量低。四大表低試劑用量和可動態設置的測量周期，大大降低了系統每年的維護和使用成本。
全天候使用
除常規的防水、防塵、防雷等戶外設計外，可根據項目現場全年及極端氣候情況，增加箱體的空調及保溫裝置，對取水管進行防冷。受專利保護的浮球取水方式，能有效應對旱期汛期的水位變化。
其他
RS485、4-20mA、光纖、網線、無線傳輸等多種傳輸方式選擇；市電、太陽能、風能等多種供電選擇。
典型應用
岸邊式水質自動監測站是設立在河流、湖泊、水庫、飲用水源地、地下水觀測點、近岸海域等流域內的現場水質自動監測實驗室。用于連續自動監測被測水體的水質變化情況，客觀地記錄水質狀況，及時發現水質異常變化，進而實現對該水域或下游進行水質污染預報，研究水體擴散、自凈規律等。達到掌握水質和污染物通量，防治水污染事故，為環境保護管理部門提供技術服務的目的。
工作原理與技術指標
檢測方法與規范 | |
檢測方法與規范 | pH：玻璃電極法 (方法規范GB/T 27756-2011) 電導率：電極法(方法規范JJG 376-2007) 濁度：90°非接觸散射光原理(方法規范GB/T 13200-1991；HJ/T 98-2003) 溶解氧：熒光法(方法規范HJ 925-2017) 溫度：熱電阻溫度傳感器法(方法標準GB 13195-91) 氨氮：水楊酸分光光度法(HJ 666-2013；儀器標準 HJ/T 101-2003) 總氮：堿性過硫酸鉀消解紫外分光光度法(方法標準HJ 636-2012；儀器標準HJ/T102-2003) 總磷：鉬酸銨分光光度法(方法標準GB 11893-1989；儀器標準 HJ/T 103-2003) 高錳酸鹽指數：氧化還原滴定法(方法標準GB 11892-89；儀器標準HJ/T100-2003） |
主要性能指標 | |
PH | 測量范圍：0～14 PH 精 度：±0.02 pH 穩 定 性：≤0.1 pH/24H 分 辨 率：0.01 pH |
電導率 | 測量范圍：0～5000 uS/cm 精 度：±1.5% 重 復 性：±1% |
濁度 | 測量范圍：濁度0～500NTU 精 度：0-500NTU：±5% 或±0.1NTU，取最大者 重復性：≤5% 分 辨 率：0.01NTU |
溶解氧 | 測量范圍：0.00～20.00 mg/L 精 度：＜5mg/L或0.1mg/L，取最大者； ＞5mg/L或0.2mg/L，取最大者 重復性(精密度)：±3% 分 辨 率：0.01mg/L |
溫度 | 測量范圍：0～80 ℃ 精 度：±0.5 ℃ 分 辨 率：0.1℃ |
氨氮 | 測量范圍：0.01～150 mg/L 重復性(精密度)：≤3% 精 度：±3%或±0.05mg/L，取最大者 |
總磷 | 測量范圍：0～50 mg/L 重復性(精密度)：≤3% 精 度：±3%或±0.05mg/L，取最大者 |
總氮 | 測量范圍：0～100 mg/L 重復性(精密度)：≤5% 精 度：±5%或±0.05mg/L，取最大者 |
高錳酸鹽指數 | 測量范圍：0～20 mg/L 重復性(精密度)：≤5% 精 度：±5% |
一般技術規格 | |
顯示屏 | 10寸工業級彩色觸摸屏，實時顯示整個系統運行過程 |
占地面積 | 小于1平方米 (0.969米 ×0.690米) |
電源要求 | 100～240 VAC, （50）Hz；2KW（含空調、保溫） |
模擬輸出 | 4-20mA，輸出可在量程內任意設定 |
報警輸出 | 兩路SPDT繼電器，1A，230VAC |
樣品溫度 | 0～55℃ |
工作溫度 | -20～55℃ （65+20）%RH） |
采樣及預處理 | 自吸泵、過濾、反吹 |
存儲功能 | 64G內存，默認保存2年歷史數據，可按需求定制保存時間 |
查詢功能 | 歷史數據波形顯示功能 |
檢測周期 | 用戶可設置(5參數1分鐘起，四大表1 小時起～24 小時；可設置整點、定時、連續模式) |
數字通訊 | MODEBUS/RS485、無線遠傳 |

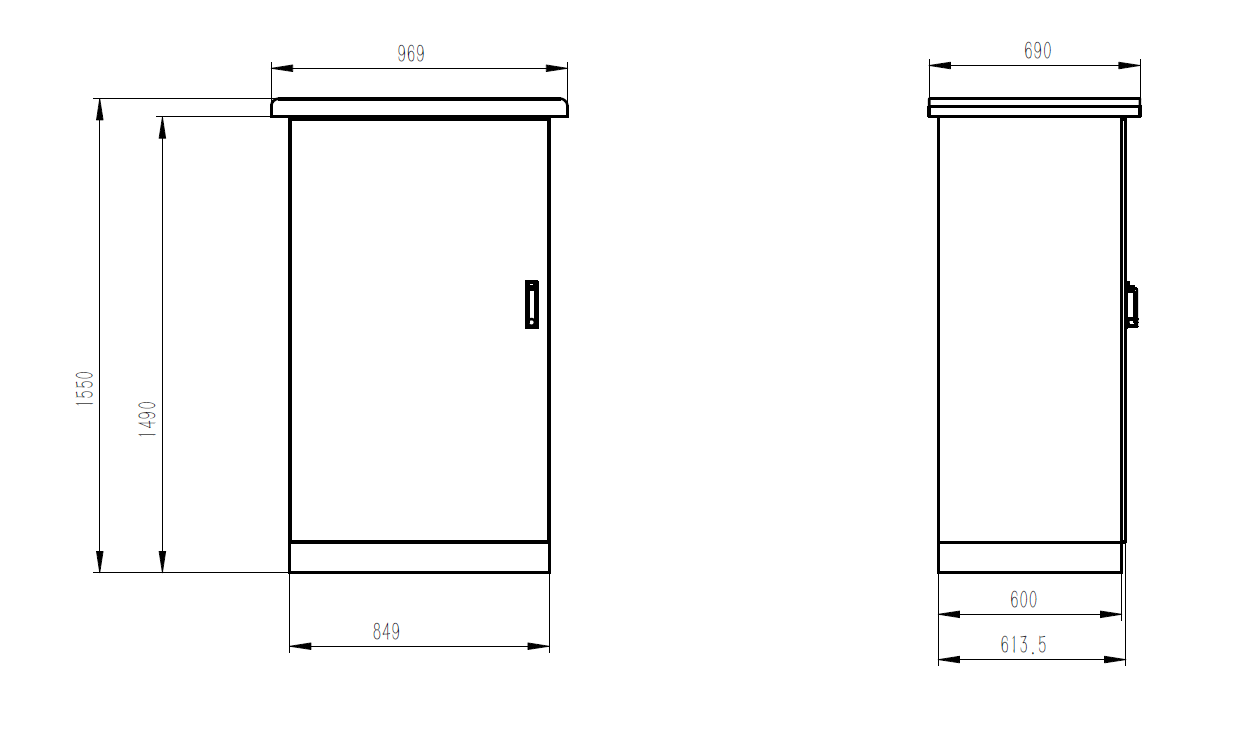

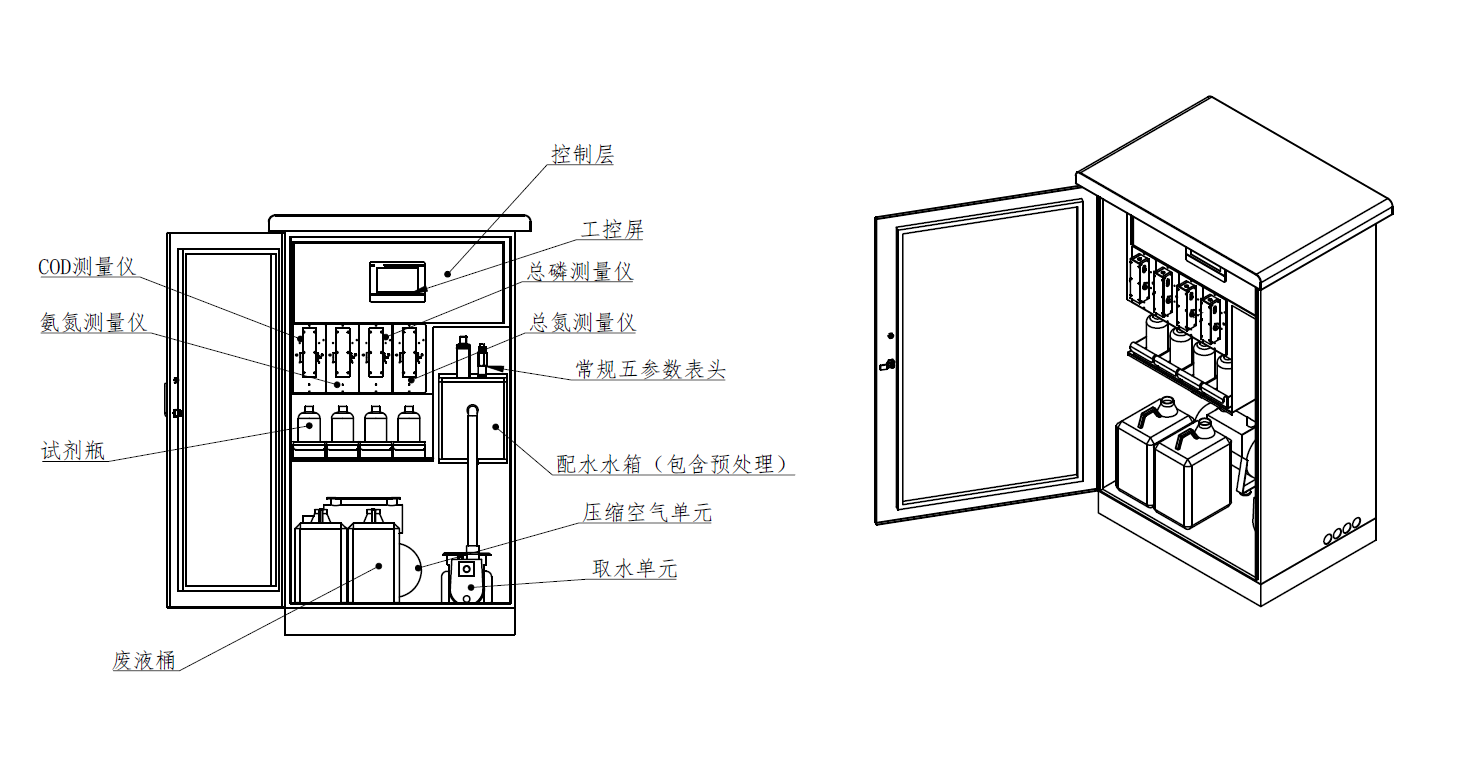

尺寸與內部構造示意圖
